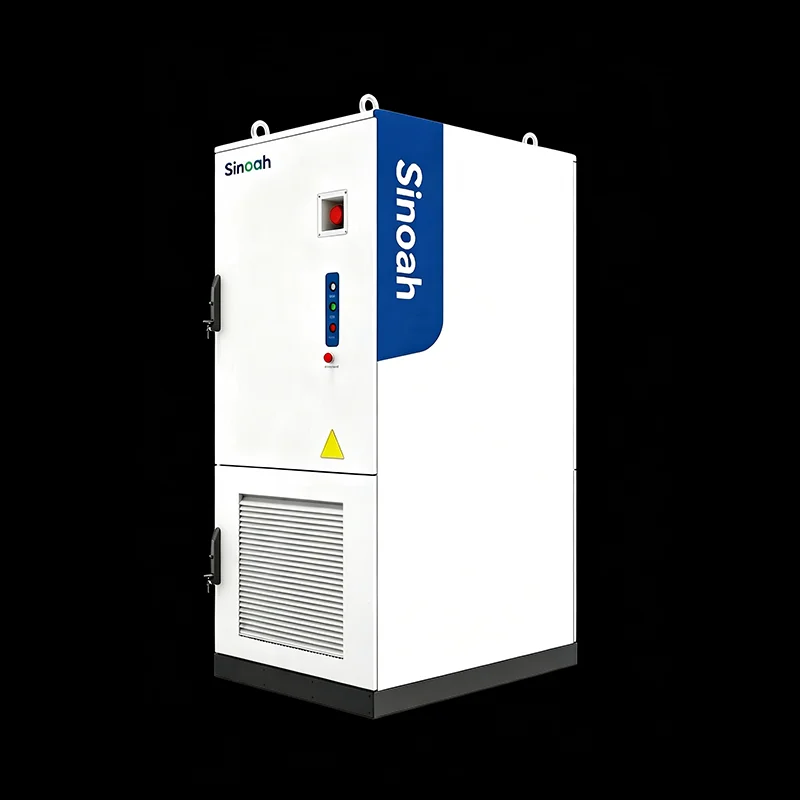

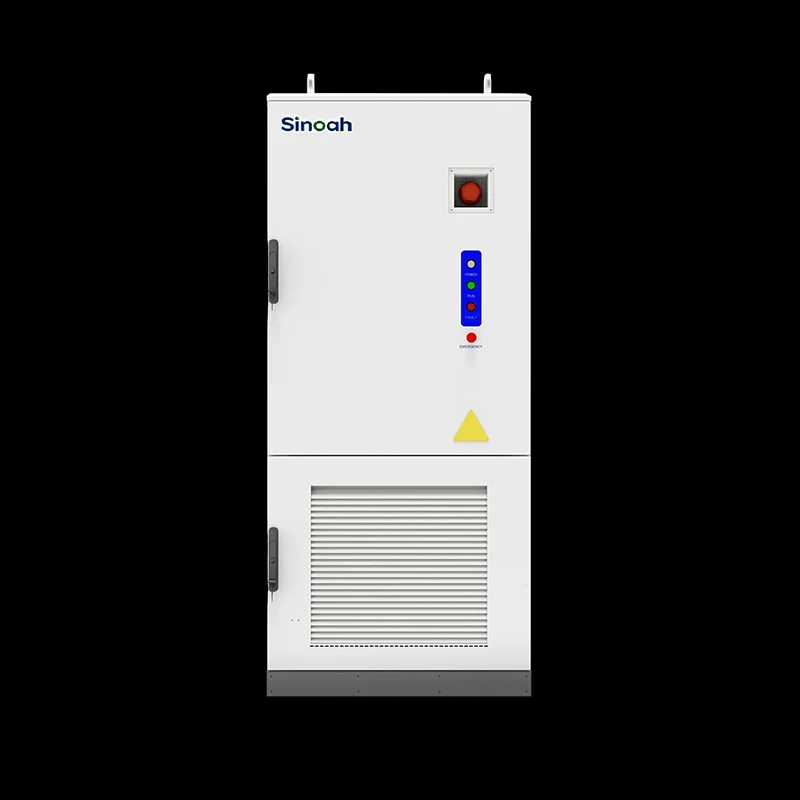

125kW / 261kWh tekočinsko hlajena omarica ESS

S celicami LFP 314 Ah, življenjsko dobo več kot 8000 ciklov, temperaturnimi razlikami celic, nadzorovanimi znotraj 3 °C, in 10-letno garancijo na celice je omarica ESS s tekočinskim hlajenjem Sinoah Energy 125 kW / 261 kWh primerna za tovarne, hotele, skladišča, poslovne zgradbe, projekte solar-plus-shranjevanja in mesta za polnjenje električnih vozil. Njegovo kompaktno ohišje 1050 × 1350 × 2400 mm zavzema približno 1,4 m² in zagotavlja zaščito IP55 za zahtevne zunanje instalacije.

Vse-v-enem zasnova za hitrejšo komercialno uvedbo ESS

Tekočinsko hlajena omarica ESS Sinoah Energy 125kW / 261kWh združuje ključne komponente, potrebne za komercialno shranjevanje energije, v en tovarniško sestavljen sistem. Baterijski sistem uporablja celice LFP 3,2 V/314 Ah, konfigurirane kot 1P260S, ki zagotavljajo kapaciteto 261 kWh z razponom napetosti 728–936 V DC.

125kW dvosmerni PCS z izhodom 400V AC upravlja dvosmerno pretvorbo moči med baterijo in omrežjem, medtem ko integrirani BMS stalno spremlja stanje baterije na ravni celice. Vgrajeni EMS nadzoruje operativne strategije, kot so zmanjšanje konic, prestavljanje obremenitve, optimizacija tarif in uporaba obnovljive energije. Integrirana distribucija električne energije, merjenje, odklopniki, prenapetostna zaščita, hlajenje in aerosolna protipožarna zaščita dodatno zmanjšajo kompleksnost namestitve na mestu.

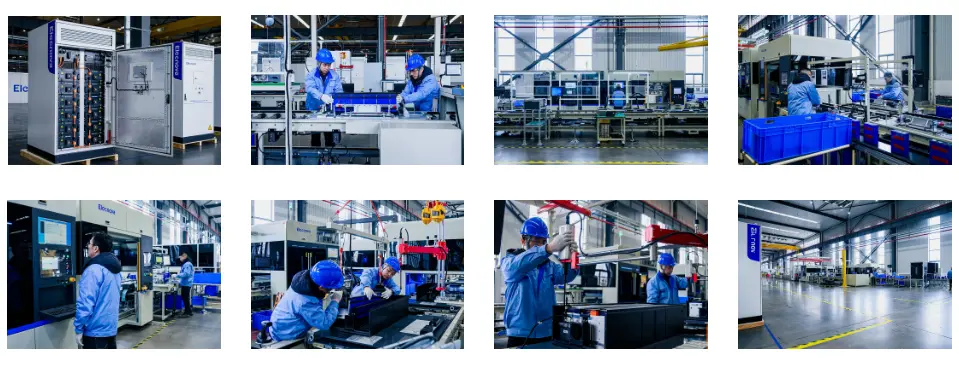

Ker je omarica vnaprej sestavljena in tovarniško preizkušena, morajo stranke predvsem pripraviti osnovo za namestitev in dokončati zahtevane električne povezave, kar pomaga skrajšati čas uvajanja v primerjavi z ločeno nameščeno baterijo, PCS in krmilno opremo.

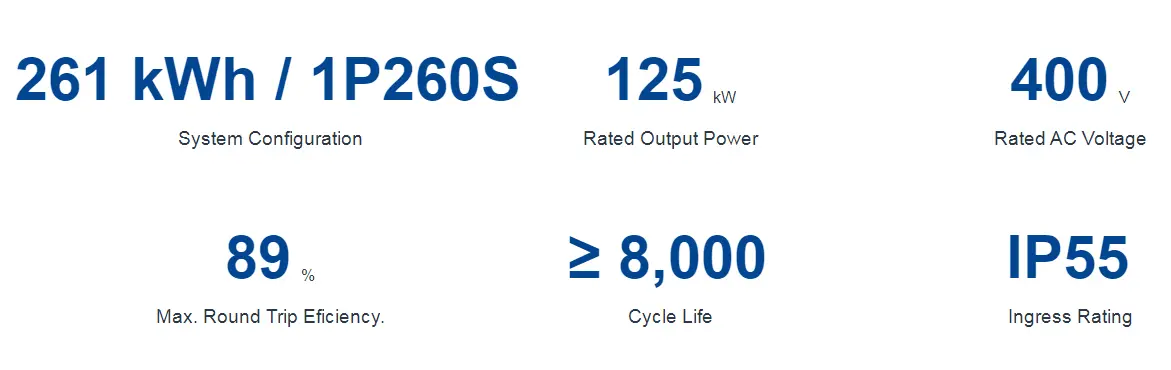

125 kW moči in 261 kWh zmogljivosti za komercialno upravljanje energije

Kombinacija 125kW izhodne moči in 261kWh energijske zmogljivosti zagotavlja praktično ravnotežje med upravljanjem povpraševanja po energiji in preusmerjanjem energije. Za podjetja s kratkotrajnimi konicami povpraševanja se lahko sistem hitro izprazni, da zmanjša povpraševanje po električni energiji omrežja. Za aplikacije s časovno uporabo se lahko polni v obdobjih z nižjimi stroški in prazni, ko so cene električne energije višje.

Dejansko trajanje varnostnega kopiranja je odvisno od priključene obremenitve. Pri stalni obremenitvi 125 kW nominalna zmogljivost 261 kWh predstavlja približno dve uri teoretične oskrbe z energijo pred sistemskimi izgubami in rezervnimi nastavitvami. Nižje kritične obremenitve lahko podaljšajo razpoložljivo trajanje varnostnega kopiranja, zaradi česar je omarica primerna za različne strategije napajanja v sili.

Napredno tekoče hlajenje z uravnoteženjem temperature znotraj 3 °C

Enakomernost temperature baterije neposredno vpliva na staranje celic, varnost in dolgoročno delovanje sistema. Sinoah Energy ECO-E261LP-2A uporablja tekočinsko hlajenje na ravni paketa za vzdrževanje temperaturnih razlik celic znotraj 3 °C.

Bolj enakomerne temperature celic pomagajo zmanjšati lokalni toplotni stres in podpirajo dosledno zmogljivost polnjenja in praznjenja. Sistem tekočinskega hlajenja je kombiniran s prisilnim zračnim hlajenjem za PCS in druge električne komponente, kar ustvarja hibridno arhitekturo toplotnega upravljanja.

Ta pristop podpira tudi kompaktno zasnovo ohišja, ki omogoča 261 kWh kapacitete baterije, da se prilega v ohišje 1050 × 1350 × 2400 mm. Sistem je zasnovan za delovanje pri temperaturah okolja od -25°C do +55°C.

Inteligentni EMS za zmanjšanje konic, prestavljanje obremenitve in sončno optimizacijo

Integrirani EMS omogoča omarici Sinoah Energy ESS, da se odzove na spreminjajoče se povpraševanje po električni energiji in cene energije. Namesto da deluje le kot rezervna baterija, lahko sistem aktivno upravlja, kako in kdaj se električna energija shranjeva in uporablja.

1. Britje konic in prestavljanje obremenitve

V obdobjih velikega povpraševanja po električni energiji lahko EMS ukaže bateriji, naj se izprazni in zmanjša količino energije, črpane iz omrežja. V obdobjih manjše povpraševanja lahko sistem ponovno napolni baterijo. To podjetjem pomaga obvladovati konice povpraševanja in optimizirati njihov profil porabe električne energije.

2. Optimizacija tarife za čas uporabe

Podjetja, ki delujejo po tarifah za električno energijo glede na čas porabe, lahko baterijo polnijo v obdobjih z nižjimi stroški in praznijo v obdobjih z višjimi stroški. Finančna korist je odvisna od lokalnih cen električne energije, obratovalnih urnikov, učinkovitosti sistema in strategije kolesarjenja.

3. Integracija PV + Storage

Pri komercialnih stavbah, opremljenih s fotonapetostno sončno energijo, se lahko odvečna sončna energija shrani, namesto da se izvozi, ko je povpraševanje na lokaciji nizko. Shranjeno energijo je nato mogoče uporabiti pozneje, ko se proizvodnja sonca zmanjša, s čimer se izboljša lastna poraba sonca in zmanjša odvisnost od električne energije iz omrežja.

4. PV + shranjevanje + EV polnjenje

Polnjenje električnih vozil lahko povzroči nenadno povečanje povpraševanja po energiji na mestu. Omarica ESS s 125 kW lahko deluje kot blažilnik energije za polnilno infrastrukturo, pomaga podjetjem pri upravljanju polnilnih obremenitev in potencialno zmanjša potrebo po dragih nadgradnjah omrežnih povezav, odvisno od električnih pogojev na lokaciji.

5. Zasilno napajanje

Ko je konfiguriran za rezervno delovanje, lahko sistem zagotovi napajanje določenih kritičnih obremenitev med prekinitvami omrežja. Razpoložljivo trajanje varnostnega kopiranja je odvisno od profila obremenitve, nastavitev rezerve, konfiguracije PCS in električne zasnove mesta.

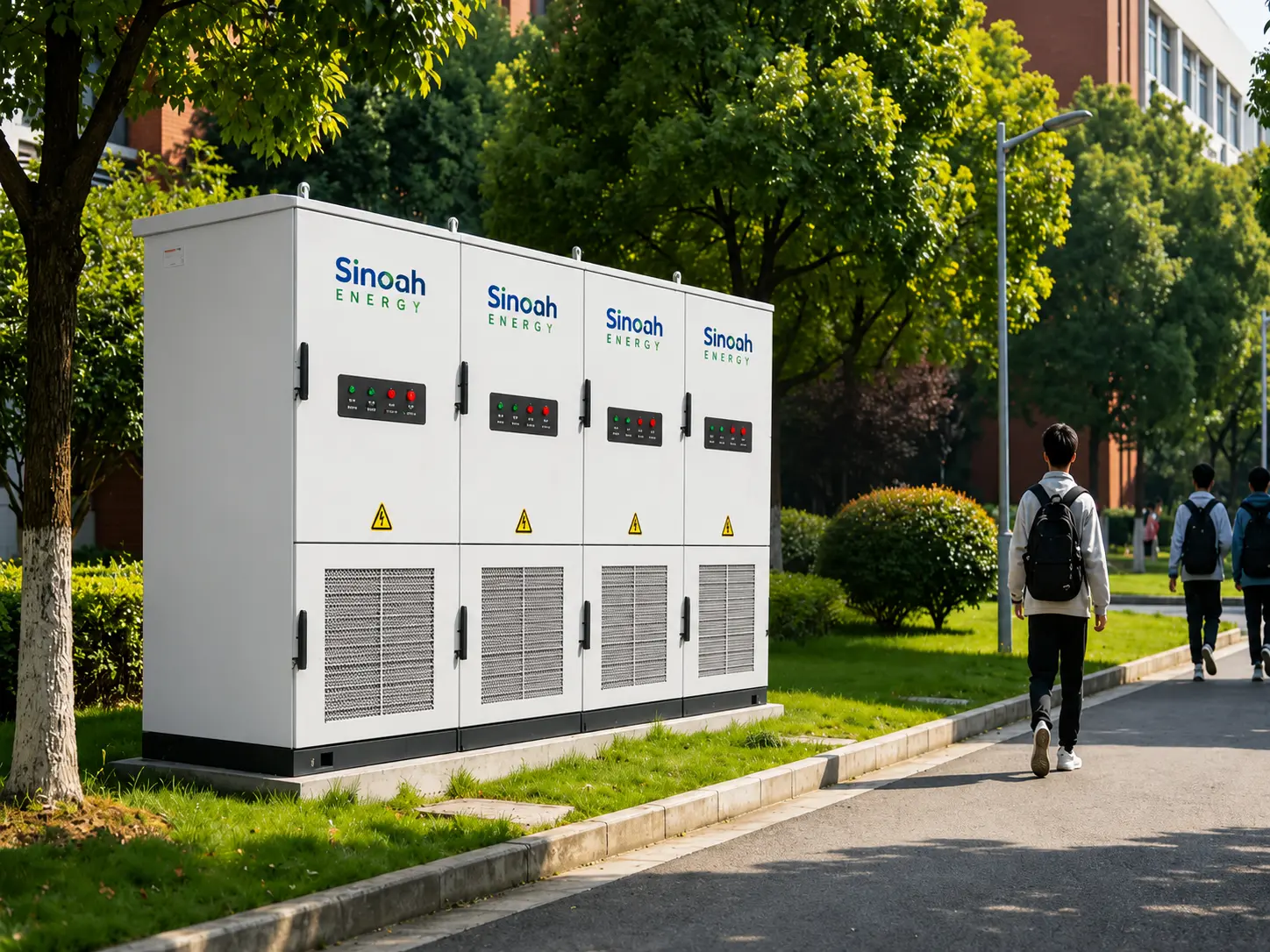

Kompaktna omarica IP55 za zunanjo komercialno namestitev

Komercialni projekti shranjevanja energije imajo pogosto omejen notranji prostor, zato je namestitev na prostem pomembna točka. Omara Sinoah Energy meri 1050 × 1350 × 2400 mm in zavzema približno 1,4 m² površine.

Njegovo ohišje IP55 zagotavlja zaščito pred vdorom prahu in vodnimi curki, medtem ko zaščita pred korozijo C4 podpira namestitev v industrijskih in obalnih okoljih. Na voljo je tudi protikorozijska zaščita C5, kjer to zahteva projektno okolje.

Mesto namestitve mora zagotavljati ustrezen betonski temelj, zadostno prezračevanje in varnostne razdalje ter ustrezen dostop za pregled in vzdrževanje.

Večplastna baterija in požarna varnost

Varnost je ključnega pomena pri uvajanju 261kWh sistema litijevih baterij v komercialnem okolju. Sinoah Energy združuje nadzor na ravni celice, zaščito BMS, toplotno upravljanje in zatiranje požara znotraj omare.

BMS spremlja pogoje delovanja in zagotavlja zaščito pred prenapetostjo, prenizko napetostjo, previsokim tokom, previsoko temperaturo in kratkim stikom. Vgrajen je sistem za gašenje požara na ravni PACK, ki temelji na aerosolu, da se odzove na zaznane požarne dogodke na ravni baterije.

Sistem je zasnovan v skladu z mednarodnimi standardi in certifikacijskimi zahtevami, vključno z UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 in UL 9540A. Veljavna skladnost z omrežjem vključuje konfiguracije EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 in CEI0-16 glede na ciljni trg in zahteve projekta.

Tehnične specifikacije

Tipične aplikacije za omarico ESS 125kW / 261kWh

1. Proizvodni obrati

Tovarne s stroji, proizvodnimi linijami, kompresorji ali drugo visoko zmogljivo opremo lahko uporabljajo sistem za zmanjšanje konic povpraševanja in preusmeritev porabe energije v obdobja z nižjimi stroški.

2. Hoteli in poslovne zgradbe

Hoteli, pisarne, nakupovalni objekti in druge komercialne zgradbe lahko kombinirajo shranjevanje baterij s sončno fotovoltaično energijo, da izboljšajo lastno porabo, obvladujejo največje povpraševanje in vzdržujejo kritične obremenitve med prekinitvami omrežja.

3. Skladišča in logistični centri

Skladišča lahko uporabljajo omaro za upravljanje povpraševanja po električni energiji za razsvetljavo, HVAC, hlajenje, sisteme za avtomatizacijo in opremo za polnjenje, hkrati pa zagotavljajo rezervno energijo za bistvene operacije.

4. Komercialni solarni + skladiščni projekti

Sistem shranjuje presežek fotonapetostne proizvodnje v obdobjih nizkega povpraševanja na kraju samem in sprosti shranjeno energijo, ko se sončna energija zmanjša, kar podjetjem pomaga povečati vrednost njihove solarne naložbe.

5. Infrastruktura za polnjenje električnih vozil

Omarica ESS lahko zagotovi dodatno moč za komercialne aplikacije polnjenja električnih vozil z medpomnjenjem visokih obremenitev polnjenja in zmanjšanjem vpliva hkratnega polnjenja na omrežno povezavo.

Primer: gospodarjenje z energijo komercialnega hotela

Hotel s 120 sobami s solarnim fotonapetostnim sistemom z močjo 150 kW, infrastrukturo za polnjenje električnih vozil in letno porabo električne energije približno 450.000 kWh lahko doživi znatne konice povpraševanja med popoldansko prijavo in večernimi operacijami.

Z ustrezno strategijo EMS lahko omarica ESS Sinoah Energy 125kW / 261kWh prazni v obdobjih velikega povpraševanja na lokaciji, shrani presežek sončne energije in polni v obdobjih z nižjimi tarifami. Potencialni prihranki so odvisni od dejanskega profila obremenitve hotela, strukture tarif, proizvodnje sončne energije, urnika delovanja in lokalnih omrežnih stroškov.

Za to vrsto projekta lahko sistem hkrati obravnava upravljanje konic povpraševanja, sončno lastno porabo, optimizacijo časa uporabe in zahteve po nujni energiji, namesto da bi se zanašal na eno samo strategijo varčevanja z energijo.

Dolgoročna zanesljivost in tehnična podpora v Združenem kraljestvu

Sinoah Energy združuje neposredno proizvodnjo v tovarni s tehnično podporo v Veliki Britaniji za komercialne projekte shranjevanja energije. Sistem s 125 kW / 261 kWh zagotavlja življenjsko dobo več kot 8000 ciklov in 10-letno garancijo na celice, kar podpira dolgoročno načrtovanje projektov.

Kot integriran sistem nudi omarica eno usklajeno rešitev za baterije, PCS, BMS, EMS, hlajenje, distribucijo energije in varnostne funkcije. Sinoah Energy lahko podpira tudi konfiguracijo, specifično za projekt, načrtovanje namestitve, razširitev sistema in tehnične zahteve za različna komercialna mesta.

Uporaba v resničnem svetu: hotel s 120 sobami zmanjša stroške energije za 30 %

Hotel s 120 sobami na jugovzhodu Združenega kraljestva ima solarni fotonapetostni sistem s 150 kW, naprave za polnjenje električnih vozil za goste in letno porabo električne energije približno 450.000 kWh. Hotel deluje po tarifi Čas porabe, s cenami električne energije pri koničnih cenah 32 p/kWh in cenah izven obremenitev 11 p/kWh.

Pred namestitvijo je povpraševanje po električni energiji v hotelu med popoldansko prijavo, delovanjem kuhinje in večerno postrežbo redno dosegalo približno 180 kW. Te konice povpraševanja so povečale stroške električne energije, medtem ko je bil del hotelske dnevne sončne energije izvožen v omrežje po relativno nizkih cenah.

Po namestitvi omarice ESS s tekočinskim hlajenjem Sinoah Energy 125kW / 261kWh je bil integrirani EMS konfiguriran za britje ob konicah, sončno optimizacijo in upravljanje energije po času uporabe. Med popoldanskimi konicami povpraševanja se je akumulator izpraznil, da se je povpraševanje po omrežju zmanjšalo s približno 180 kW na manj kot 125 kW, kar je ustvarilo več kot 10.000 GBP potencialnih letnih prihrankov, povezanih s povpraševanjem.

Hkrati bi lahko presežek sončne energije, ki je bil prej izvožen, shranil v 261kWh baterijo in uporabil med večernim delovanjem. V primeru obratovalnih pogojev se je lastna poraba sonca povečala s približno 50 % na več kot 85 %, kar je ustvarilo dodatne prihranke električne energije.

Sistem se je prav tako polnil v nočnem obdobju nizke obremenitve pri približno 11p/kWh in praznil v obdobjih z višjimi stroški pri približno 32p/kWh. Ta razlika v ceni 21p/kWh je ustvarila dodatno priložnost za tarifno arbitražo, odvisno od učinkovitosti baterije in dejanske operativne strategije spletnega mesta.

Na podlagi teh operativnih predpostavk bi lahko hotel dosegel skupne letne prihranke energije v višini več kot £25,000, hkrati pa bi pridobil rezervno moč in boljšo uporabo svojega solarnega PV sistema. Z 8000+ življenjskimi cikli in 10-letno garancijo na celice sistem Sinoah Energy zagotavlja dolgoročno rešitev za zmanjšanje stroškov energije in izboljšanje odpornosti na napajanje.

pogosta vprašanja

1. Koliko lahko sistem ESS s 125 kW / 261 kWh prihrani podjetju?

Potencialni prihranki so odvisni od tarif za električno energijo, koničnih stroškov povpraševanja, dnevnih vzorcev obremenitve, sončne proizvodnje, strategije delovanja baterije in lokalnih predpisov. Za primerna komercialna mesta lahko zmanjšanje konic, tarifna arbitraža in povečana lastna poraba sončne energije ustvarijo znatne letne prihranke. Pred izračunom pričakovane vračilne dobe je treba opraviti analizo obremenitve in tarif za posamezno lokacijo.

2. Koliko prostora za namestitev potrebuje sistem?

Omara meri 1050 × 1350 × 2400 mm in zavzema približno 1,4 m² površine. Zagotoviti je treba ustrezen betonski temelj in dovolj prostora za električne povezave, varnostne zahteve, preglede in vzdrževanje.

3. Kakšna je razlika med tekočinskim in zračnim hlajenjem?

Baterijski paketi uporabljajo tekočinsko hlajenje za vzdrževanje temperaturnih razlik v celicah znotraj 3 °C, s čimer se izboljša enakomernost temperature in pomaga zmanjšati toplotni stres. Prisilno zračno hlajenje se uporablja tudi za PCS in druge komponente. Ta hibridna zasnova toplotnega upravljanja zagotavlja natančnejši nadzor temperature baterije kot samo zračni sistem hlajenja baterije.

4. Kako dolgo lahko baterija 261 kWh zagotavlja rezervno napajanje?

Trajanje varnostnega kopiranja je odvisno od dejanske priključene obremenitve. Pri neprekinjeni obremenitvi 125 kWh 261 kWh predstavlja približno dve uri teoretične energije baterije pred upoštevanjem pretvorbenih izgub, obratovalnih rezerv in sistemskih omejitev. Nižje obremenitve lahko zagotovijo daljše trajanje varnostnega kopiranja.

5. Ali lahko sistem 125kW / 261kWh deluje s solarno PV?

ja Integrirani EMS lahko usklajuje proizvodnjo PV ter polnjenje in praznjenje baterije. Presežek sončne energije je mogoče shraniti za kasnejšo uporabo, kar pomaga povečati porabo sonca na kraju samem in zmanjšati nakupe električne energije iz omrežja.

6. Ali lahko sistem podpira polnjenje električnih vozil?

ja Omarico ESS je mogoče integrirati s komercialno infrastrukturo za polnjenje električnih vozil. Z zagotavljanjem dodatne energije med velikimi zahtevami po polnjenju lahko pomaga pri obvladovanju koničnih obremenitev na lokaciji in zmanjšanju pritiska na obstoječo omrežno povezavo.

7. Ali je omarica primerna za zunanjo postavitev?

ja Omarica ima ohišje z oznako IP55 in zaščito pred korozijo C4, zaradi česar je primerna za ustrezne zunanje komercialne instalacije. Pred namestitvijo je treba oceniti pogoje na lokaciji, zasnovo temeljev, odmike, požarno varnostne zahteve in lokalne predpise.
